Для більш зручного використання конвеєрних стрічок при транспортуванні деяких вантажів ми, на замовлення клієнтів, на них наносимо поздовжній та поперечний профілі, лопатки та гофроборти, які запобігають ковзанню вантажу по конвеєрній стрічці та його падінню (розсипанню) при транспортуванні, а також ковзанню конвеєрної стрічки по валах.

Поздовжній профіль частіше всього наноситься на бігову сторону стрічки (яка прилягає до конвеєра) та виконує функцію направляючої, що запобігає ковзанню стрічки вздовж валу. Але також профіль може наноситись на лицьову сторону стрічки. В цьому випадку частіше за все він може виконувати функцію перегородки, але в залежності від конструкції конвеєра, також може бути направляючою. Профіль в розтині має вигляд трапеції, або прямокутника. Основними характеристиками профілю є ширина його основи та висота. Він може бути як гладким так і зубчастим. Зубчастий профіль використовують зазвичай, коли діаметр валу конвеєра, на якому буде встановлена стрічка, менший, ніж припустимий для використання суцільного (гладкого) профіля такої висоти. На малюнку нижче показані основні способи нанесення профілю, його параметри та припустимі діаметри валів для профіля тієї чи іншої висоти.

Направляючі на верх стрічки

Трапецевидні

  • розмір 6х4 мінімальний діаметр валу       – 40мм.
  • розмір 8х5 мінімальний діаметр валу       – 50мм.
  • розмір 10х6 мінімальний діаметр валу     – 60мм.
  • розмір 13х8 мінімальний діаметр валу     – 80мм.
  • розмір 17х11 мінімальний діаметр валу – 110мм.
  • розмір 17х13 мінімальний діаметр валу – 130мм.

Направляючі на низ стрічки

Трапецевидні

  • розмір 6х4 мінімальний діаметр валу     – 24мм.
  • розмір 8х5 мінімальний діаметр валу     – 30мм.
  • розмір 10х6 мінімальний діаметр валу   – 36мм.
  • розмір 13х8 мінімальний діаметр валу   – 48мм.
  • розмір 17х11 мінімальний діаметр валу – 66мм.
  • розмір 17х13 мінімальний діаметр валу – 78мм.

Направляючі на низ стрічки

Трапецевидні зубчасті

  • розмір 10х6 мінімальний діаметр валу   – 18мм.
  • розмір 13х8 мінімальний діаметр валу   – 24мм.
  • розмір 17х11 мінімальний діаметр валу – 33мм.
  • розмір 17х13 мінімальний діаметр валу – 40мм.

Направляючі на верх стрічки

Квадратні

  • розмір 10х10 мінімальний діаметр валу   – 100мм.
  • розмір 13х13 мінімальний діаметр валу   – 130мм.

Поперечний профіль, також як і поздовжній, має в розтині форму трапеції або прямокутника, але наноситься тільки на лицьовий бік стрічки та використовується як перегородка для запобігання ковзанню вантажу по стрічці. Профіль може наноситися як рівно так і під кутом. Про розрахунку кількості профілів та відстані між ними дуже важливо співвідносити ці дані загальною довжиною стрічки.

Лопатки використовуються при транспортуванні дозованого вантажу (в цьому випадку лопатка виступає в якості розділювача між певними дозами (партіями) вантажу), або при транспортуванні під кутом (тут вже лопатка виступає в якості

опори, що не дозволяє вантажу скочуватися вниз). Лопатки є як прямого профілю так і похилі, звичайні та підсилені. На малюнку нижче наведені типи, розміри лопаток, та діаметри валів, на яких припустимо використання того чи іншого типу лопаток.

  • висота лопатки 20мм – мінімальний діаметр валу – 20мм.
  • висота лопатки 30мм – мінімальний діаметр валу – 30мм.
  • висота лопатки 40мм – мінімальний діаметр валу – 40мм.
  • висота лопатки 50мм – мінімальний діаметр валу – 50мм.
  • висота лопатки 60мм – мінімальний діаметр валу – 60мм.
  • висота лопатки 70мм – мінімальний діаметр валу – 70мм.
  • висота лопатки 80мм – мінімальний діаметр валу – 80мм.
  • висота лопатки 90мм – мінімальний діаметр валу – 90мм.
  • висота лопатки 100мм – мінімальний діаметр валу – 100мм.
  • висота лопатки 110мм – мінімальний діаметр валу – 110мм.
  • висота лопатки 50мм – мінімальний діаметр валу – 50мм.
  • висота лопатки 60мм – мінімальний діаметр валу – 60мм.
  • висота лопатки 70мм – мінімальний діаметр валу – 70мм.
  • висота лопатки 80мм – мінімальний діаметр валу – 80мм.
  • висота лопатки 90мм – мінімальний діаметр валу – 90мм.
  • висота лопатки 100мм – мінімальний діаметр валу – 100мм.
  • висота лопатки 110мм – мінімальний діаметр валу – 110мм.
  • висота лопатки 30мм – мінімальний діаметр валу – 75мм.
  • висота лопатки 40мм – мінімальний діаметр валу – 100мм.
  • висота лопатки 50мм – мінімальний діаметр валу – 125мм.
  • висота лопатки 60мм – мінімальний діаметр валу – 150мм.
  • висота лопатки 20мм – мінімальний діаметр валу – 50мм.
  • висота лопатки 30мм – мінімальний діаметр валу – 75мм.
  • висота лопатки 40мм – мінімальний діаметр валу – 100мм.
  • висота лопатки 60мм – мінімальний діаметр валу – 150мм.
  • висота лопатки 50мм – мінімальний діаметр валу – 125мм.

При замовленні встановлення лопаток дуже важливо враховувати, щоб бажана кількість лопаток і відстань між ними добре співвідносились із загальною довжиною стрічки. Також важливими параметрами є довжина лопатки, її висота, та відстань від краю стрічки.

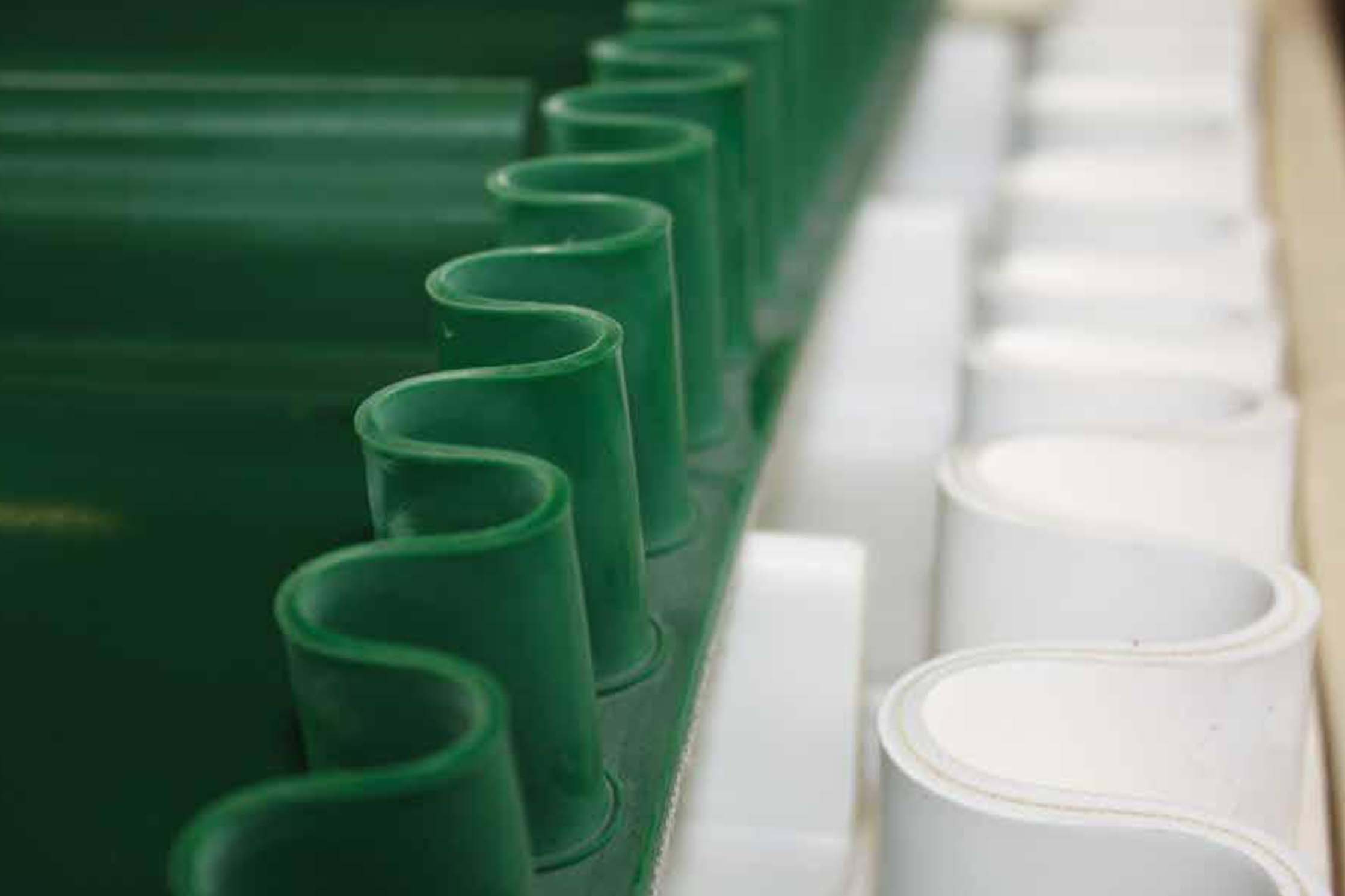

Гофроборти (або бічні стінки) мають форму хвилі, наносяться на самий край стрічки, або на деякій відстані від нього, та частіше всього використовуються при транспортуванні дрібних, або сипучих вантажів для запобігання випадання (розсипання) їх за межі стрічки. На малюнку нижче показані основні параметри, які необхідно вказати при замовленні встановлення гофроборта.

H – висота гофроборта, яка дорівнює d/3, де d – мінімальний діаметр вала

А – відстань між хвилями (крок гофроборта). Дуже важливо, щоб крок добре співвідносився з довжиною стрічки.

В – відстань від гофроборта до краю стрічки.
